Máquina de corte automático y pegado de anillo de sello HC
Puede conectar 15 piezas al mismo tiempo, y la salida diaria puede alcanzar aproximadamente 30,000 piezas un día. Una máquina ahorra 6-8 mano de obra. Es completamente servo-automático. Una persona puede operar 2-5 máquinas al mismo tiempo. La interfaz es hermosa y suave sin pegamento desbordante, con pequeña tolerancia y calidad estable. Es adecuado para el proceso de corte y pegado de las juntas tóricas de silicona y caucho, ahorro de tiempo, mano de obra y dinero. Es la única opción para los fabricantes que producen sellos de junta tórica. Si está interesado, comuníquese con la gerente de comercio extranjero Joanna Wu Whatsapp: 86 13533554735
| Nombre del producto | Máquina de corte automático y pegado de anillo de sello HC |
| Rangos de productos | Longitud: 230–1000 mm/ 230-1500 mm/ 230-2000 mm |
| Voltaje | 220V |
| Presión de aire | 0.6 MPa |
| Fuerza | 5kw |
| Peso | 1200 kg |
| Tamaño de la huella del equipo: (L × W × H) | 6500 × 1850 × 2000 mm |
| Número de operadores de equipos | Alimentación de moho (descarga del elemento del filtro manual) mayor o igual a 1 |
| Un número de producción | Mayor o igual a 15 |
| Eficiencia | 8-15S A Ciclo (3000-4000 / hora) |
| Material y forma adecuados | anillo de sello, silicona, serie de espuma de redondo, cuadrado ovalado, rectangular, con forma, etc. (diferentes productos corresponden a diferentes accesorios |
Vista frontal de la línea de producción
Vista superior de la línea de producción
Vista oblicua de la línea de producción
Introducción de estante
Introducción de 15 mecanismos de alimentación
Flujo de acción:
El material pasa a través de la posición de colocación del material, el servomotor conduce el eje, el cilindro impulsa el rodamiento recubierto de goma hacia abajo y el material pasa a través de la fricción entre el rodamiento recubierto de goma y el eje para realizar la función de enviar el material hacia adelante.
Introducción al mecanismo de detección de materiales
El flujo de acción tira: Termina:
El material de producción hacia adelante, el material impulsa la rueda de inducción hacia arriba, la rueda de inducción deja el sensorfotoeléctrico y el sensor fotoeléctrico se activa. De esta manera, el PLC determina que hay material.
Cuando el RE no es material de producción para impulsar la rueda de inducción, se desencadena el SensorCannot fotoeléctrico, PLC juzga la escasez de material.
Introducción al trabajo de estante
Flujo de acción:
1. El operador instala el material del anillo en el eje y lo fija.
2. El operador tira del material a través del cojinete de guía, el mecanismo anti-volteo, la alimentación del motor, el sensor de escasez de materiales y alcanza la máquina de enlace. El trabajo se completa.
Máquina de cortar y pegar
Estructura de máquina
El funcionamiento de la máquina de cortar y pegar
Introducción al proceso de acción:
1.
2. El mecanismo de sujeción trasera sujeta el material y tira del producto a la posición del cortador a través de la unidad de tornillo.
3. El mecanismo de cortador corta el producto.
4. El mecanismo de sujeción delantero transmite una superficie de corte del producto al mecanismo de dispensación de pegamento delantero para la dispensación de pegamento.
5. El mecanismo de sujeción trasera transmite otra superficie de corte del producto al mecanismo de dispensación de pegamento trasero para la dispensación de pegamento.
6. El mecanismo de sujeción delantero y el mecanismo de sujeción trasero giran simultáneamente 180 grados y colocan el material en el mecanismo de acoplamiento para calentar y acoplar.
7. El mecanismo de toma de materiales elimina el producto acoplado y lo coloca en la cinta transportadora.
8. Se completa un ciclo.
La estación de trabajo del equipo
Estación 1:
El frente del mecanismo de dispensación
Introducción al flujo de acción:
AB Glue se exprime del ritmo de pegamento a través del cilindro de pegamento AB. Cilindro 2 y cilindro 3/cilindro 4 Mueva a la izquierda y a la derecha para raspar uniformemente el pegamento AB en la ranura del pegamento.
Estación 2:
El mecanismo de corte
Flujo de acción:
El cilindro apremiante presiona el material de producción, y los cilindros de corte superior e inferior actúan simultáneamente para cortar el material.
Estación 3:
El mecanismo de sujeción trasera
Flujo de acción:
El cilindro apremiante presiona el material de producción, y los cilindros de corte superior e inferior actúan simultáneamente para cortar el material.
Estación 4:
El frente del mecanismo de sujeción
Flujo de acción:
El cilindro 1 empuja la abrazadera hacia adelante para sujetar el material. El cilindro 2 controla la apertura/cierre de la abrazadera para sujetar el material. El motor servo rotativo controla la abrazadera para rotar 180 grados para su procesamiento.
Estación 5:

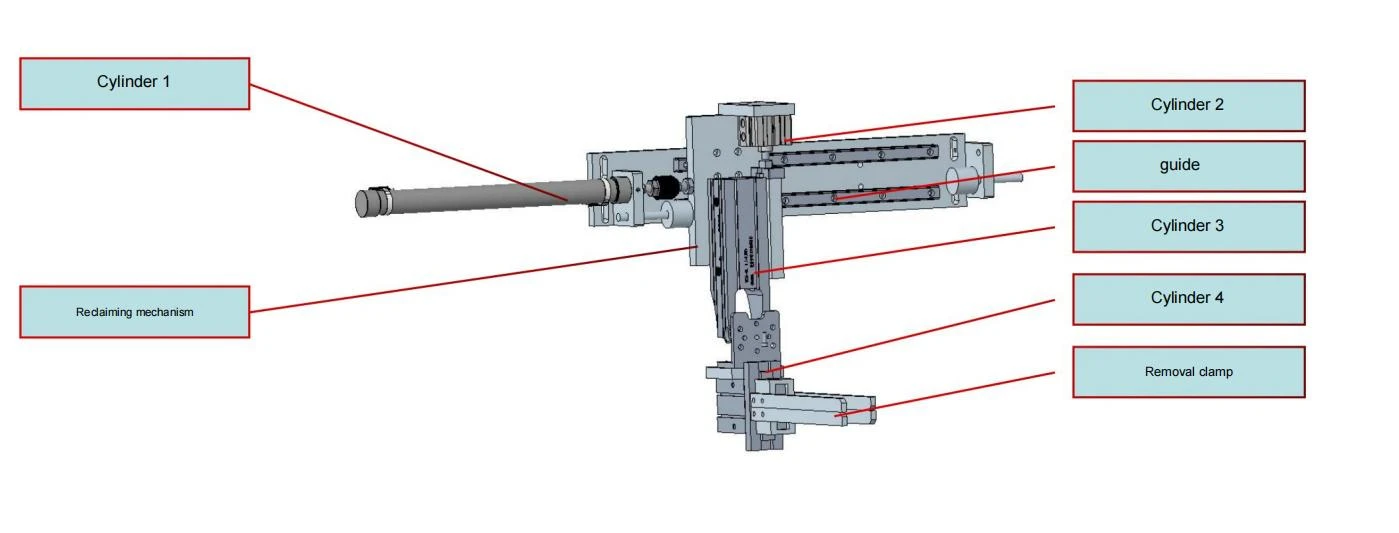

El mecanismo de toma de materiales
Flujo de acción:
El cilindro 1 empuja el mecanismo de selección de material hacia la posición especificada.
El cilindro 3 controla la abrazadera de recolección del material para voltear 90 grados para recoger el material.
El cilindro 4 controla la apertura/cierre de la abrazadera de recolección del material para sujetar el material cerrándolo.
Después de recoger el material, el cilindro 3 levanta el material para descargar.
Estación 6:
Las instituciones de acoplamiento
Flujo de acción:
El mecanismo de sujeción delantero y el mecanismo de sujeción trasera colocan el producto en el molde de acoplamiento.
El cilindro 1 y el cilindro 2 actúan al mismo tiempo para presionar el producto para calefacción.
Establezca el tiempo de calefacción. Cuando se acabó el tiempo, se completa el acoplamiento.
Estación 7:

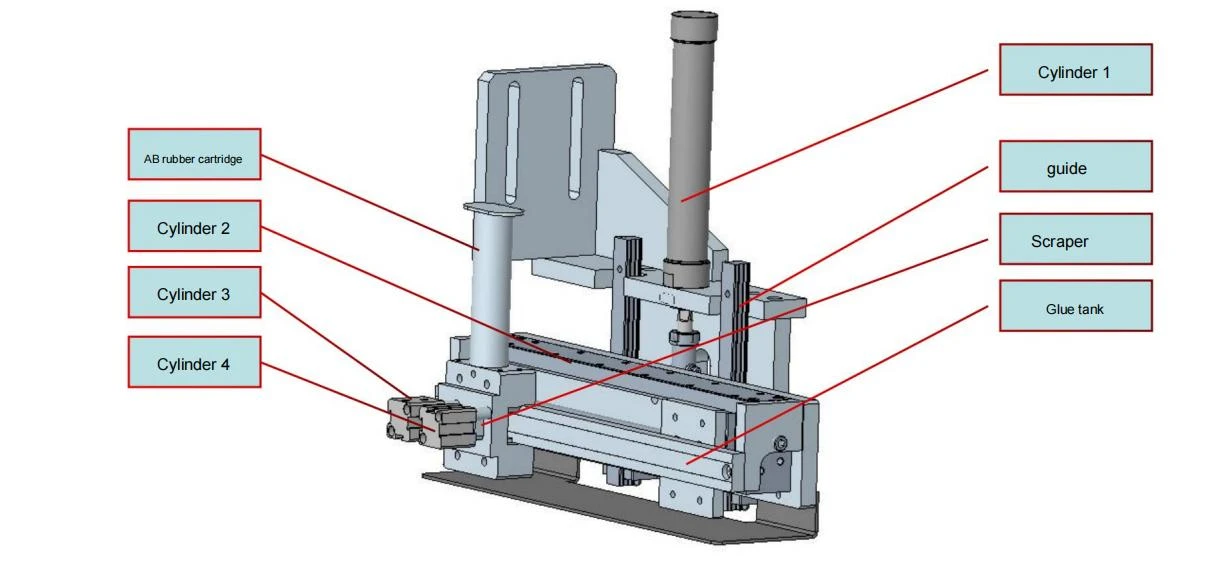

El mecanismo posterior a la dispersión
Introducción al flujo de acción:
El pegamento AB se exprime de la ranura del pegamento a través del cilindro de pegamento AB, y el cilindro 2 / cilindro 3 / cilindro 4 se mueve hacia la izquierda y hacia la derecha para raspar uniformemente el pegamento AB sobre la ranura del pegamento.
